RELF A RELF EX - POPIS

   Rozváděč vysokého napětí typu RELF a RELF ex je určen pro práci v distribučních transformovnách společností, které vyrábějí, přenášejí a využívají elektrickou energii.

  • vzduchem izolovaný systém (AIS - Air Insulated Switchgear),
  • kovový kryt,
  • čtyři sekce,
  • dvoudílné,
  • jednotný systém přípojnic,
  • jmenovité napětí do 40,5 kV,
  • vhodné pro použití v interiérových instalacích

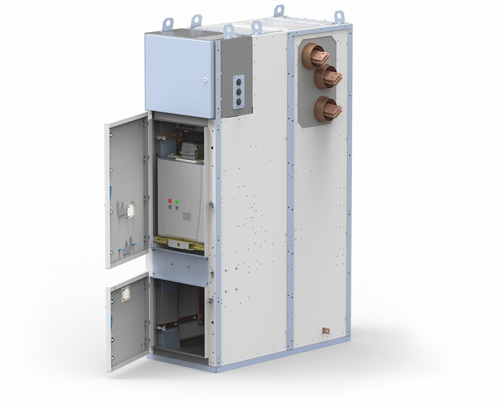

RELF a RELF ex - VN rozvaděče

   Splňuje požadavky ČSN -EN 62271-200, ČSN -EN 62271-1 a GOST, poskytuje Stupeň ochrany do IP4X pro vnější plášť a IP2X pro vnitřní přepážky podle ČSN -EN 60529. Je určen pro provoz za normálních podmínek stanovených v normě EN 62271-1.

   Rozváděč je navržen tak, aby normální provoz, kontrola, činnosti související s údržbou bylo možné provádět bezpečně.

   Rozváděč je bezrámová konstrukce z aluzinkovaných plechů spojených nýtováním. Jedná se o skříň s mnoha sekcemi, jejíž stěny a přepážky tvoří samonosnou konstrukci.

   Ve skříni rozváděče jsou oddělené sekce: připojení, přípojnic, aparáty s výsuvnou jednotkou a sekce pomocných obvodů.

   Dveře skříně a boční přepážky krajních polí (zadní přepážky nástěnné provedení) jsou pokryty práškovou barvou v šedé (RAL 7032) nebo jiné barvě na přání zákazníka.
